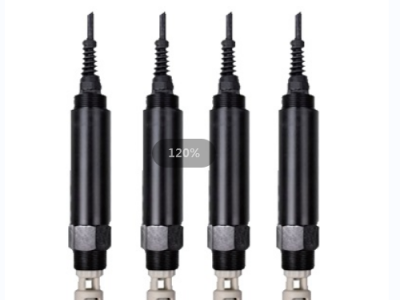

点击图片查看原图海洋电导率水质在线检测传感器
一、产品介绍
除了可以作为大多数水体的盐度和总溶解固体计算的基础之外，电导率的数值还可以表示水体水质发生变化的早期指标
二、工作原理
大多数水体保持相当恒定的电导率，可用作与未来测量结果进行比较的基准。无论是由于自然洪水，蒸发还是人为污染引起的重大变化，都可能对水质造成极大损害。
三、产品特点
l 设计精密，准确性高、线性好、量程范围宽
l 电极常数非常稳定，不受极化影响
l PT1000温度补偿，精度可达±0.1℃
l 不锈钢外壳，防水等级IP68，可长期期水下工作
l RS485通讯接口，标准Modbus协议，便于集成
四、技术参数
|
型 号 |
AMT-DDL300 |
|
|
量程范围和分辨率 |
0～20.00μS/cm |
0.01 |
|
0～200.0μS/cm |
0.1 |
|
|
0～5000μS/cm |
1 |
|
|
0～200.0mS/cm |
0.1 |
|
|
精 度 |
±1.5%F.S.，±0.3℃ |
|
|
工作温度 |
0～65℃ |
|
|
工作压力 |
＜0.6MPa |
|
|
供 电 |
12～24VDC |
|
|
信号输出 |
RS-485(Modbus/RTU) |
|
|
外壳材质 |
ABS/SUS316L(默认)/POM |
|
|
安装方式 |
浸入式安装，3/4"NPT管螺纹 |
|
|
线缆长度 |
5米，其它长度可定制 |
|
|
温度补偿 |
自动温度补偿（Pt1000） |
|
|
校准方式 |
两点校准 |
|
|
功 耗 |
0.2W@12V |
|
|
防护等级 |
IP68 |
|
五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
传感器安装测试时离容器的底部和侧壁至少2cm。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线(12～24VDC)
l 黑色线—地线(GND)
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
大多数水体保持相当恒定的电导率，可用作与未来测量结果进行比较的基准。
